Il y a quelques années que j’ai fini l’installation électrique. Depuis ce moment il y a pas mal de nouvel électronique qui peut bien augmenter le confort de la maison.
Donc j’ai remplacé le premier télérupteur par un Shelly1.
Pour apprendre un peu la fonctionnement j’ai construit un petit circuit avec un bouton poussoir, une lampe et un Shelly.

Circuit de test pour Shelly1 avec bouton poussoir, une lampe et un Shelly1

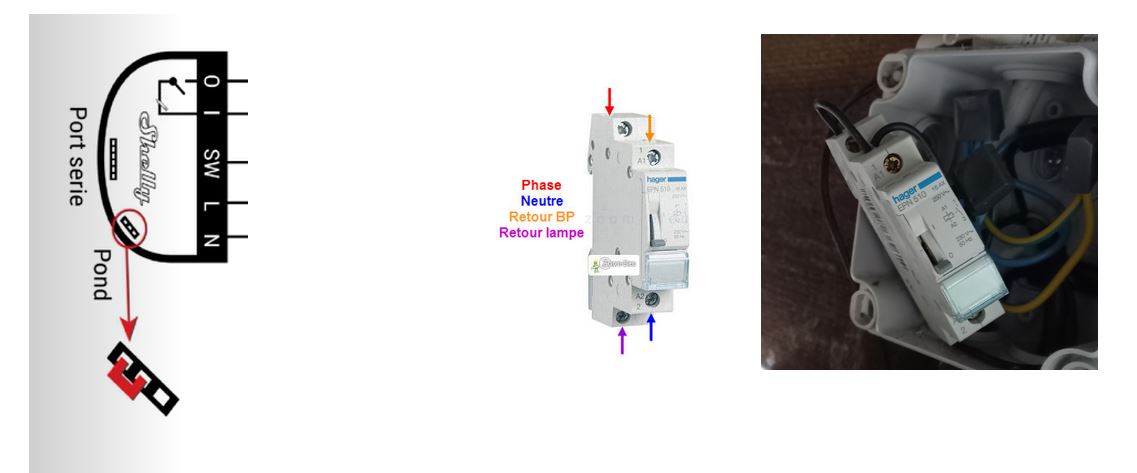

La boite de dérivation avec le Finder télérupteur

La boite de dérivation avec le Shelly1

Les deux possibilités, quatre fils et trois fils
J’utilise le schéma avec 3 fils. Ça va dire les buttons poussoirs sont connectés entre le neutre et l’entrée SW. Avant c’était entre le neutre et la bobine.
Attention : sur le Shelly1 le neutre est connecté au “L” et la phase au “N”
Le “Button Type” de Shelly1 est configuré comme “Momentary” et le “Reverse switch” n’est pas coché.
Bonjour,
Je suis intéressé par cet article mais les images semblent ne pas charger…
Bonjour,
Oui, j’au un problème avec https et les images sont http. ça ne va pas ensemble.
Cliquer droite sur l’image e select “ouvrir l’image dan en nouvel onglet”
Bonjour
Super explication.
J’ai une petite question, est ce que le montage avec la phase sur le bouton poussoir permet d avoir un témoin lumineux sur le bouton poussoir.
Malheureusement ce n’est pas possible. Le courant de l’entrée SW est beaucoup trop faible pour n’importe quel lumière témoin.
